Mengenal Aneka Turnbuckle Types dan Spesifikasi Jaw Turnbuckle

Turnbuckle merupakan salah satu komponen penting dalam sistem rigging yang digunakan untuk mengatur ketegangan wire rope, kabel baja, rantai, maupun sling. Penggunaannya sangat umum di industri konstruksi, pelayaran, pertambangan, manufaktur, hingga instalasi pagar kabel. Dengan memilih turnbuckle yang tepat, sistem pengangkatan dan penyangga dapat bekerja lebih aman, stabil, dan memiliki umur pakai yang lebih panjang.

Saat ini tersedia berbagai turnbuckle types yang dirancang untuk kebutuhan aplikasi yang berbeda. Masing-masing tipe memiliki bentuk ujung, kapasitas, dan metode pemasangan tersendiri. Salah satu yang paling banyak digunakan adalah jaw turnbuckle karena memiliki sistem penguncian yang kuat menggunakan pin dan baut. Sebelum memilih produk, penting untuk memahami jenis, fungsi, kapasitas, serta aplikasinya agar sesuai dengan kebutuhan pekerjaan.

Jenis-Jenis Turnbuckle

Terdapat berbagai turnbuckle types yang dibedakan berdasarkan bentuk end fitting atau ujung sambungannya. Pemilihan tipe harus disesuaikan dengan jenis beban, metode pemasangan, dan tingkat keamanan yang dibutuhkan.

Beberapa turnbuckle types yang paling umum meliputi:

• Eye-Eye Turnbuckle.

• Hook-Hook Turnbuckle.

• Eye-Hook Turnbuckle.

• Eye-Jaw Turnbuckle.

• Jaw-Eye Turnbuckle.

• Jaw-Jaw Turnbuckle.

Eye-eye banyak digunakan untuk sambungan permanen karena kedua ujungnya berbentuk cincin. Hook-hook lebih praktis dipasang dan dilepas sehingga cocok untuk pekerjaan sementara. Sementara itu, jaw turnbuckle menjadi pilihan utama pada aplikasi industri karena kedua ujungnya menggunakan rahang yang dikunci dengan pin sehingga lebih aman terhadap getaran maupun perubahan beban. Selain berdasarkan bentuk ujung, turnbuckle juga tersedia dalam material baja galvanis dan stainless steel. Material galvanis cocok untuk penggunaan umum, sedangkan stainless steel lebih direkomendasikan untuk lingkungan lembap atau area yang berpotensi menyebabkan korosi.

Apa Dua Jenis Pengencang Putar?

Secara umum, pengencang putar dapat dikelompokkan menjadi dua jenis utama berdasarkan sistem sambungannya, yaitu:

• Turnbuckle tipe eye.

• Turnbuckle tipe jaw.

Turnbuckle tipe eye menggunakan lubang berbentuk cincin sebagai titik sambungan. Sebaliknya, jaw turnbuckle menggunakan rahang yang dikunci dengan pin dan baut sehingga menghasilkan sambungan yang lebih kokoh. Kedua jenis tersebut kemudian dikombinasikan menjadi berbagai turnbuckle types sesuai kebutuhan aplikasi. Misalnya, eye-eye untuk pemasangan permanen, eye-hook untuk sambungan yang mudah dilepas, dan jaw-jaw untuk pekerjaan dengan tingkat keamanan lebih tinggi.

Seberapa Kuat Turnbuckle 3/8 Inci?

Kekuatan turnbuckle ukuran 3/8 inci bergantung pada material, proses produksi, serta standar yang diterapkan oleh produsen. Oleh karena itu, kapasitas kerja harus selalu mengacu pada data teknis resmi. Sebagai gambaran, turnbuckle 3/8 inci umumnya memiliki Working Load Limit (WLL) sekitar 540 kg hingga 1.000 kg. Pada beberapa produk berkualitas tinggi, kapasitas dapat berbeda sesuai desain dan spesifikasi masing-masing.

Selain ukuran 3/8 inci, turnbuckle juga tersedia dalam berbagai ukuran lain, seperti:

• 1/4 inci.

• 1/2 inci.

• 5/8 inci.

• 3/4 inci.

• 1 inci.

• M6.

• M8.

• M10.

• M12.

• M16.

• M20.

• M24.

Saat memilih turnbuckle types, jangan hanya mempertimbangkan ukuran drat. Pastikan kapasitas WLL sesuai dengan beban kerja dan seluruh komponen rigging lainnya, seperti wire rope, sling, shackle, serta hook.

Apa Nama Lain untuk Turnbuckle?

Turnbuckle dikenal dengan beberapa nama lain di berbagai negara maupun sektor industri. Perbedaan istilah tersebut tidak memengaruhi fungsi maupun cara penggunaannya.

Beberapa nama lain turnbuckle antara lain:

• Bottle screw.

• Rigging screw.

• Cable tensioner.

• Wire rope tensioner.

• Tension adjuster.

Istilah bottle screw lebih umum digunakan di Inggris dan Australia, sedangkan turnbuckle lebih banyak digunakan dalam standar internasional. Apa pun penyebutannya, fungsi utamanya tetap sama, yaitu mengatur panjang dan ketegangan kabel atau wire rope. Baik menggunakan turnbuckle types tipe eye maupun jaw turnbuckle, prinsip kerjanya tetap mengandalkan body berulir yang diputar sehingga kedua ujung bergerak mendekat atau menjauh.

Apa Saja Aplikasi dari Pengencang Putar?

Turnbuckle memiliki aplikasi yang sangat luas karena mampu memberikan penyetelan tegangan secara presisi.

Beberapa aplikasi pengencang putar meliputi:

• Sistem rigging.

• Instalasi wire rope.

• Crane dan alat angkat.

• Struktur baja.

• Menara telekomunikasi.

• Pagar kabel stainless steel.

• Industri kelautan.

• Jembatan gantung.

• Sistem penyangga kanopi.

• Instalasi arsitektural.

Untuk pekerjaan yang membutuhkan keamanan tinggi, jaw turnbuckle sering dipilih karena sistem pin pada kedua ujungnya dapat mengurangi risiko sambungan terlepas selama penggunaan. Sebelum digunakan, lakukan pemeriksaan terhadap seluruh komponen turnbuckle. Pastikan body tidak retak, drat tidak aus, pin masih terkunci dengan baik, dan tidak terdapat korosi yang dapat mengurangi kekuatan komponen. Pemeriksaan berkala sangat penting untuk menjaga keselamatan kerja serta memperpanjang usia pakai peralatan rigging. Selain itu, pemilihan turnbuckle types harus mempertimbangkan lingkungan kerja. Untuk area luar ruangan atau wilayah pesisir, material stainless steel menjadi pilihan yang lebih baik karena memiliki ketahanan tinggi terhadap karat. Sementara itu, untuk penggunaan umum di area kering, baja galvanis sudah cukup memberikan perlindungan terhadap korosi.

Penuhi Kebutuhan Jaw Turnbuckle Bersama Powertec

Penuhi kebutuhan jaw turnbuckle dan berbagai lifting equipment Anda bersama Powertec. Kami menyediakan beragam produk berkualitas, mulai dari wire rope, hoist, rigging, sling belt, hingga perlengkapan material handling lainnya yang telah memenuhi standar internasional untuk mendukung kebutuhan berbagai sektor industri.

Untuk kemudahan berbelanja, Anda dapat melakukan pembelian melalui disini. Sementara itu, informasi lengkap mengenai rangkaian produk dan solusi lifting dari Powertec dapat Anda temukan di powertec.id.

FAQ

1. Apa saja tipe turnbuckle?

Beberapa turnbuckle types yang umum digunakan adalah eye-eye, hook-hook, eye-hook, eye-jaw, jaw-eye, dan jaw-jaw. Setiap tipe memiliki karakteristik yang berbeda sesuai kebutuhan pemasangan dan kapasitas beban.

2. Apa spesifikasi jaw turnbuckle?

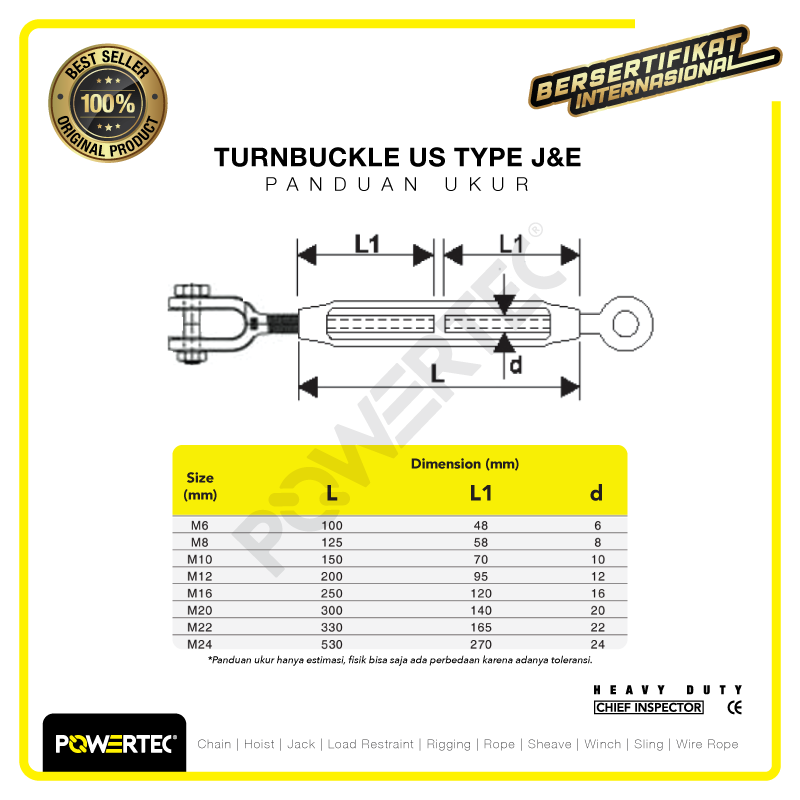

Jaw turnbuckle memiliki ujung berbentuk rahang yang dilengkapi pin dan baut pengunci. Produk ini tersedia dalam ukuran seperti M6, M8, M10, M12, M16, M20, hingga M24 atau ukuran inci 1/4, 3/8, 1/2, 5/8, dan 3/4 inci. Material yang tersedia umumnya berupa baja galvanis dan stainless steel dengan kapasitas beban yang berbeda pada setiap ukuran.

3. Bagaimana memilih tipenya?

Pilih turnbuckle types berdasarkan kapasitas beban, ukuran wire rope, jenis sambungan, material, dan lingkungan kerja. Untuk aplikasi dengan getaran tinggi atau kebutuhan keamanan yang lebih besar, jaw turnbuckle menjadi pilihan yang direkomendasikan karena memiliki sistem penguncian menggunakan pin yang lebih stabil dibandingkan tipe hook.
