Katalog Alat Penarik Kabel Proyek dan Fungsi Turnbuckle

Dalam proyek konstruksi, instalasi listrik, telekomunikasi, hingga pekerjaan rigging, penggunaan alat penarik kabel menjadi bagian penting untuk mempercepat proses pemasangan kabel sekaligus mengurangi risiko kerusakan. Selain alat penarik kabel, terdapat komponen lain yang sering digunakan, yaitu turnbuckle. Komponen ini berfungsi mengatur ketegangan wire rope atau kabel agar tetap stabil selama digunakan.

Memahami fungsi turnbuckle dan memilih alat penarik kabel yang sesuai akan membantu meningkatkan efisiensi pekerjaan sekaligus menjaga keselamatan di lapangan. Berbagai jenis turnbuckle maupun wire sling tersedia untuk memenuhi kebutuhan proyek dengan kapasitas dan kondisi kerja yang berbeda. Oleh karena itu, penting untuk mengetahui karakteristik masing-masing komponen sebelum digunakan.

Jenis-Jenis Turnbuckle

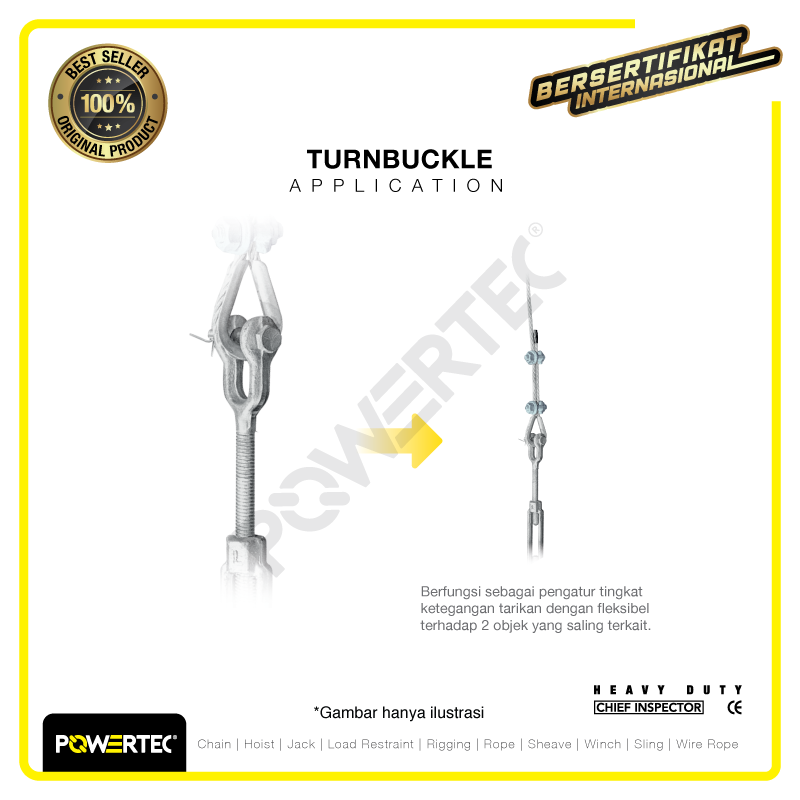

Turnbuckle merupakan alat penyetel tegangan yang terdiri dari body berulir dengan dua ujung sambungan. Berdasarkan bentuk ujungnya, terdapat beberapa jenis turnbuckle yang umum digunakan dalam berbagai proyek.

Jenis-jenis turnbuckle meliputi:

• Eye-Eye Turnbuckle.

• Eye-Hook Turnbuckle.

• Hook-Hook Turnbuckle.

• Eye-Jaw Turnbuckle.

• Jaw-Eye Turnbuckle.

• Jaw-Jaw Turnbuckle.

Setiap tipe memiliki fungsi yang berbeda. Eye-eye banyak digunakan untuk sambungan permanen, hook-hook cocok untuk pekerjaan yang membutuhkan pelepasan cepat, sedangkan jaw-jaw lebih direkomendasikan pada aplikasi dengan tingkat keamanan tinggi karena menggunakan pin pengunci. Dalam berbagai pekerjaan instalasi, alat penarik kabel sering digunakan bersamaan dengan turnbuckle agar proses penarikan kabel dan penyetelan tegangan dapat dilakukan secara lebih presisi. Inilah alasan mengapa fungsi turnbuckle menjadi sangat penting dalam sistem rigging maupun pemasangan kabel.

Macam-Macam Wire Sling

Wire sling merupakan alat bantu angkat yang dibuat dari wire rope dan dirancang untuk mengangkat maupun memindahkan beban berat. Pemilihannya harus disesuaikan dengan jenis pekerjaan dan kapasitas beban.

Beberapa macam wire sling yang umum digunakan antara lain:

• Single Leg Wire Sling.

• Double Leg Wire Sling.

• Three Leg Wire Sling.

• Four Leg Wire Sling.

• Endless Wire Sling.

• Grommet Sling.

Setiap wire sling memiliki kapasitas angkat yang berbeda. Untuk mendapatkan hasil yang optimal, wire sling biasanya dipadukan dengan shackle, hook, dan turnbuckle. Dengan memahami fungsi turnbuckle, pengguna dapat mengatur tegangan wire rope sehingga distribusi beban menjadi lebih merata.

Seberapa Kuat Turnbuckle 3/8 Inci?

Kekuatan turnbuckle ukuran 3/8 inci bergantung pada material, metode produksi, dan standar yang digunakan oleh produsen. Oleh karena itu, kapasitas kerja harus selalu mengacu pada spesifikasi resmi produk. Sebagai gambaran, turnbuckle 3/8 inci umumnya memiliki Working Load Limit (WLL) sekitar 540 kg hingga 1.000 kg. Nilai tersebut dapat berbeda pada setiap merek maupun tipe produk.

Selain ukuran 3/8 inci, tersedia pula ukuran lain seperti:

• 1/4 inci.

• 1/2 inci.

• 5/8 inci.

• 3/4 inci.

• 1 inci.

• M6.

• M8.

• M10.

• M12.

• M16.

• M20.

• M24.

Saat menggunakan alat penarik kabel pada proyek, ukuran turnbuckle harus disesuaikan dengan diameter wire rope serta kapasitas beban agar sistem bekerja secara aman.

Apa Saja Persyaratan untuk Sebuah Turnbuckle?

Turnbuckle yang digunakan pada proyek harus memenuhi beberapa persyaratan agar aman digunakan dalam jangka panjang.

Persyaratan tersebut meliputi:

• Terbuat dari material berkualitas.

• Memiliki Working Load Limit (WLL) yang jelas.

• Drat kanan dan kiri masih dalam kondisi baik.

• Tidak mengalami retak atau deformasi.

• Bebas dari korosi berlebihan.

• Menggunakan pin atau baut pengunci yang masih layak.

Selain itu, fungsi turnbuckle hanya dapat bekerja secara optimal apabila seluruh komponen rigging memiliki kapasitas yang seimbang. Jangan menggunakan turnbuckle yang kapasitasnya lebih kecil dibandingkan wire rope, sling, atau shackle yang digunakan.

Bagaimana Cara Memeriksa Turnbuckle?

Pemeriksaan turnbuckle perlu dilakukan sebelum dan sesudah digunakan untuk memastikan kondisinya tetap aman.

Beberapa langkah pemeriksaan antara lain:

• Periksa body turnbuckle dari retakan atau perubahan bentuk.

• Pastikan drat kanan dan kiri tidak aus.

• Cek kondisi pin dan baut pengunci.

• Pastikan tidak terdapat korosi berlebihan.

• Uji putaran body agar tetap lancar.

• Pastikan seluruh sambungan terpasang dengan benar.

Pemeriksaan ini sangat penting, terutama ketika alat penarik kabel digunakan pada proyek dengan beban tinggi atau penggunaan berulang. Dengan melakukan inspeksi secara berkala, fungsi turnbuckle dapat tetap optimal dan risiko kegagalan komponen dapat diminimalkan. Selain pemeriksaan visual, pastikan seluruh perlengkapan rigging telah dipasang sesuai prosedur kerja yang berlaku. Hindari memaksa turnbuckle bekerja melebihi kapasitas WLL karena dapat mengurangi tingkat keamanan dan mempercepat kerusakan komponen.

Penuhi Kebutuhan Alat Penarik Kabel Bersama Powertec

Penuhi kebutuhan alat penarik kabel dan berbagai lifting equipment Anda bersama Powertec. Kami menyediakan beragam produk berkualitas, mulai dari wire rope, hoist, rigging, sling belt, hingga perlengkapan material handling lainnya yang telah memenuhi standar internasional untuk mendukung kebutuhan berbagai sektor industri.

Untuk kemudahan berbelanja, Anda dapat melakukan pembelian melalui disini. Sementara itu, informasi lengkap mengenai rangkaian produk dan solusi lifting dari Powertec dapat Anda temukan di powertec.id.

FAQ

1. Apa fungsi turnbuckle?

Fungsi turnbuckle adalah mengatur panjang dan ketegangan wire rope, kabel baja, rantai, maupun sling. Dengan memutar body turnbuckle, pengguna dapat mengencangkan atau mengendurkan sambungan sehingga sistem menjadi lebih stabil dan aman.

2. Apa alat penarik kabel?

Alat penarik kabel merupakan peralatan yang digunakan untuk menarik kabel listrik, kabel telekomunikasi, maupun wire rope selama proses instalasi. Alat ini membantu mempercepat pekerjaan, mengurangi tenaga manual, serta meminimalkan risiko kerusakan pada kabel saat proses penarikan.

3. Kapan digunakan di proyek?

Alat penarik kabel digunakan pada proyek instalasi listrik, pembangunan gedung, pemasangan jaringan telekomunikasi, konstruksi jembatan, pekerjaan rigging, hingga berbagai proyek industri yang memerlukan proses penarikan kabel atau wire rope secara aman dan efisien.
