Panduan Pemasangan Shackle Sling dan Pemilihan Sling Shackle yang Tepat

Dalam industri konstruksi, manufaktur, pertambangan, hingga logistik, proses pengangkatan beban harus dilakukan menggunakan perlengkapan yang tepat agar tetap aman dan efisien. Salah satu komponen yang memiliki peran penting adalah shackle sling, yaitu penghubung antara sling dengan hook crane, masterlink, maupun titik angkat pada beban. Penggunaan shackle sling yang sesuai membantu mendistribusikan beban secara merata sehingga risiko kerusakan peralatan dapat diminimalkan.

Selain memahami fungsi shackle sling, pengguna juga perlu mengetahui cara pemasangan sling shackle yang benar. Kesalahan pemasangan dapat menyebabkan pin longgar, distribusi beban tidak merata, hingga kegagalan saat proses lifting. Oleh karena itu, pemilihan jenis sling, ukuran shackle, serta prosedur pemasangan harus selalu mengikuti standar keselamatan yang berlaku.

Apa Itu Sling dan Shackle?

Sling merupakan alat bantu angkat yang digunakan untuk menghubungkan beban dengan alat pengangkat seperti crane atau hoist. Sling tersedia dalam berbagai material, mulai dari wire rope, rantai, hingga serat sintetis, sehingga dapat disesuaikan dengan karakteristik beban yang diangkat.

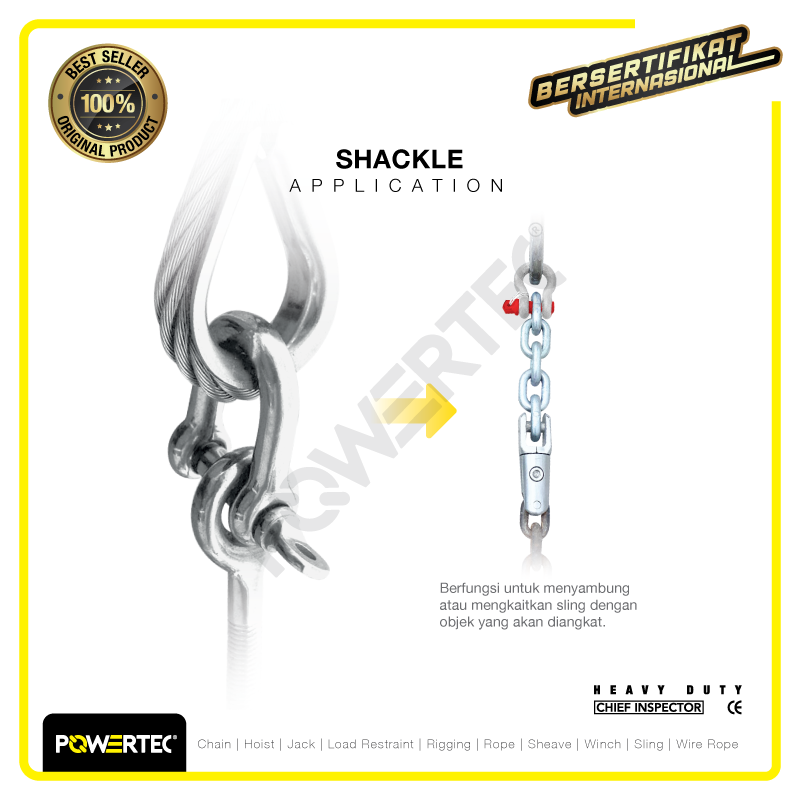

Sementara itu, shackle adalah komponen penghubung berbahan baja berkekuatan tinggi yang berfungsi menyatukan sling dengan hook crane, masterlink, maupun titik angkat pada beban. Dalam praktiknya, shackle sling dan sling shackle mengacu pada penggunaan shackle sebagai penghubung utama dalam sistem sling.

Kedua komponen tersebut harus dipilih berdasarkan kapasitas Working Load Limit (WLL) yang sesuai agar sistem pengangkatan dapat bekerja secara aman.

Berapa Jenis Shackle?

Shackle tersedia dalam beberapa tipe yang memiliki fungsi berbeda sesuai kebutuhan pengangkatan.

• 1. Bow Shackle: Bow shackle memiliki bentuk melengkung sehingga cocok digunakan pada beberapa arah tarikan maupun untuk menghubungkan lebih dari satu sling.
• 2. D Shackle: D shackle memiliki bentuk menyerupai huruf D dan lebih sesuai digunakan pada tarikan lurus karena distribusi bebannya lebih terpusat.
• 3. Screw Pin Shackle: Jenis ini menggunakan pin ulir sehingga pemasangan dan pelepasannya menjadi lebih praktis. Screw pin shackle banyak digunakan pada pekerjaan sementara.

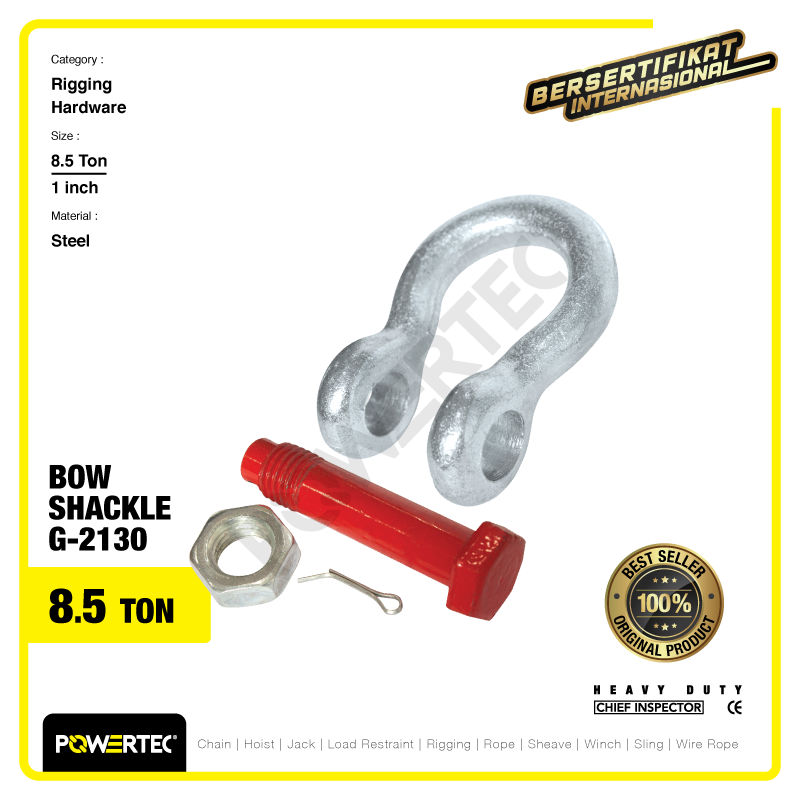

• 4. Bolt Type Shackle: Bolt type shackle menggunakan baut, mur, dan cotter pin sehingga lebih aman untuk aplikasi permanen atau lingkungan dengan getaran tinggi.

Pemilihan shackle sling harus disesuaikan dengan arah gaya, kapasitas beban, serta jenis sling yang digunakan.

Jenis Peralatan Bantu Angkat Rigging Accessories yang Digunakan untuk Menyambungkan Beban dengan Shackle

Shackle bekerja bersama berbagai rigging accessories agar proses pengangkatan berjalan dengan aman. Beberapa perlengkapan yang umum digunakan antara lain:

• 1. Masterlink: Berfungsi sebagai titik sambungan utama antara sling dan hook crane.
• 2. Hook Crane: Digunakan untuk mengaitkan sistem rigging pada alat angkat.
• 3. Wire Rope Sling: Sling baja yang memiliki kekuatan tarik tinggi untuk beban berat.
• 4. Chain Sling: Digunakan pada pekerjaan dengan suhu tinggi maupun aplikasi heavy duty.
• 5. Webbing Sling: Cocok digunakan untuk mengangkat material yang memiliki permukaan sensitif terhadap goresan.

Penggunaan sling shackle bersama perlengkapan tersebut harus memperhatikan kapasitas masing-masing komponen agar tidak terjadi kelebihan beban.

Macam Macam Wire Sling

Wire sling merupakan salah satu jenis sling yang paling banyak digunakan karena memiliki kekuatan tinggi dan umur pakai yang panjang.

Beberapa jenis wire sling yang umum digunakan meliputi:

• 1. Single Leg Wire Rope Sling: Digunakan untuk pengangkatan sederhana dengan satu titik angkat.
• 2. Two Leg Wire Rope Sling: Memiliki dua kaki sling sehingga distribusi beban lebih merata.
• 3. Three Leg Wire Rope Sling: Digunakan untuk beban dengan beberapa titik pengangkatan.
• 4. Four Leg Wire Rope Sling: Cocok digunakan pada beban berukuran besar dan berat.
• 5. Endless Wire Rope Sling: Memiliki bentuk melingkar tanpa ujung sehingga fleksibel untuk berbagai metode pengangkatan.

Pemilihan wire sling harus mempertimbangkan kapasitas beban, sudut pengangkatan, serta kecocokannya dengan shackle sling yang digunakan.

Apa Saja 4 Jenis Tali Pengangkat?

Dalam sistem lifting terdapat beberapa jenis tali pengangkat yang sering digunakan sesuai kebutuhan pekerjaan.

• 1. Wire Rope Sling: Memiliki kekuatan tarik tinggi dan cocok untuk aplikasi industri berat.
• 2. Chain Sling: Tahan terhadap suhu tinggi dan benturan sehingga banyak digunakan pada sektor manufaktur.
• 3. Webbing Sling: Terbuat dari polyester yang ringan, fleksibel, dan aman untuk permukaan material yang sensitif.
• 4. Round Sling: Memiliki inti serat sintetis yang dilindungi selubung kain sehingga mampu mendistribusikan beban secara merata.

Seluruh jenis sling tersebut dapat dipadukan dengan sling shackle yang sesuai agar proses lifting berjalan lebih aman dan efisien.

Penuhi kebutuhan shackle sling dan berbagai lifting equipment Anda bersama Powertec. Kami menyediakan beragam produk berkualitas, mulai dari wire rope, hoist, rigging, sling belt, hingga perlengkapan material handling lainnya yang telah memenuhi standar internasional untuk mendukung kebutuhan berbagai sektor industri.

Untuk kemudahan berbelanja, Anda dapat melakukan pembelian melalui disini. Sementara itu, informasi lengkap mengenai rangkaian produk dan solusi lifting dari Powertec dapat Anda temukan di powertec.id.

FAQ

1. Bagaimana memasang sling shackle?
Pemasangan sling shackle dilakukan dengan memastikan ukuran shackle sesuai dengan sling dan titik angkat. Pasang pin hingga terkunci sempurna, hindari pemasangan miring, dan pastikan beban bekerja pada bodi shackle, bukan pada pin.

2. Apa fungsi sling shackle?
Sling shackle berfungsi sebagai penghubung antara sling, hook crane, masterlink, maupun titik angkat pada beban. Komponen ini membantu menjaga kestabilan sambungan dan mendistribusikan gaya secara aman selama proses lifting.

3. Apa yang perlu diperhatikan saat pemasangan?
Pastikan kapasitas Working Load Limit (WLL) sesuai dengan beban yang diangkat, gunakan ukuran shackle yang tepat, periksa kondisi bodi dan pin sebelum digunakan, serta hindari penggunaan shackle yang retak, aus, atau mengalami deformasi. Dengan pemasangan yang benar, shackle sling dapat bekerja secara optimal dan memiliki umur pakai yang lebih panjang.
